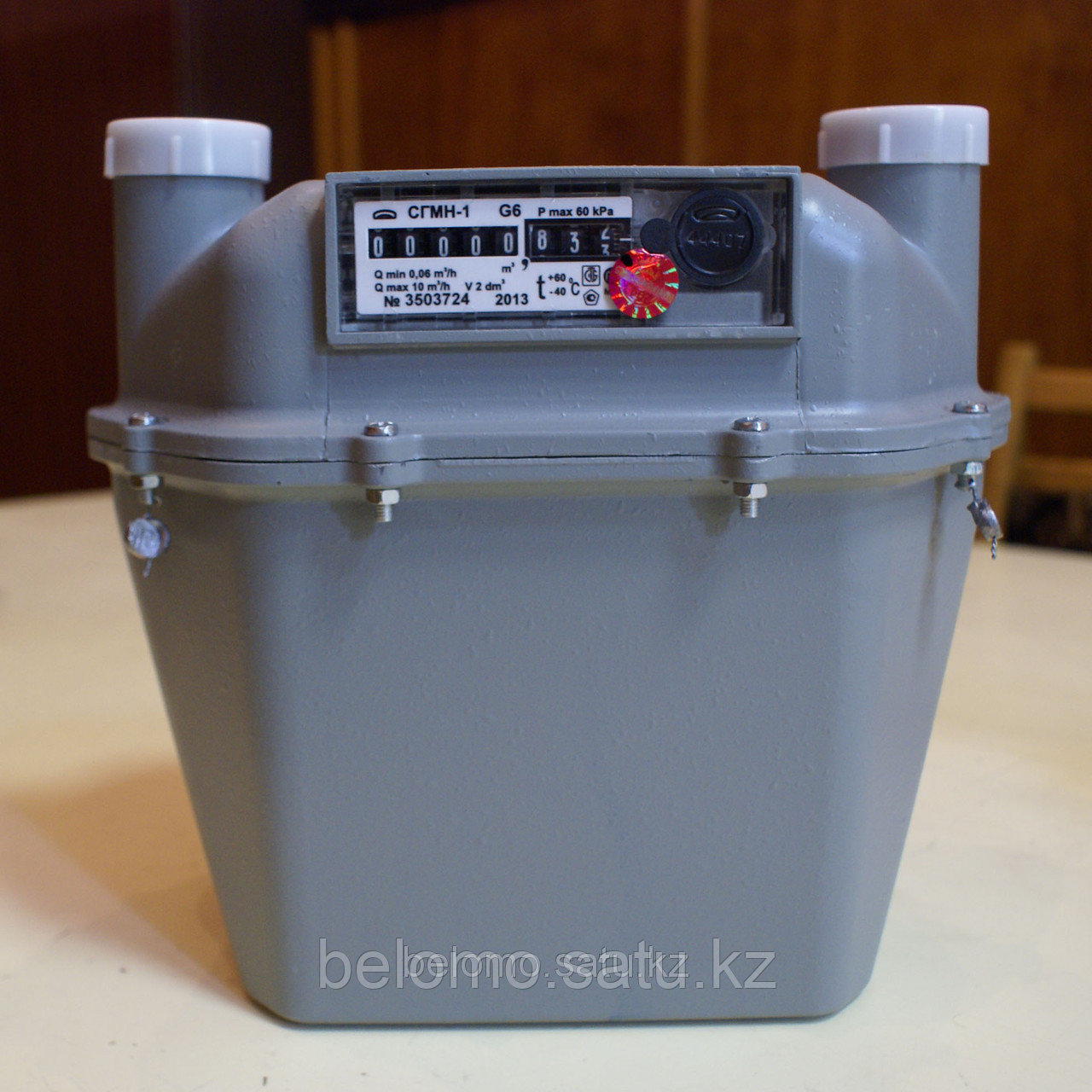

Счетчик газа СГМН-1 типоразмера G6

С полным ассортиментом продукции Вы можете ознакомиться на фирменном сайте нашего предприятия http://belomo.by/. Счетчики газа БелОМО Счетчики газа диафрагменные СГМН-1 предназначены для измерения прошедшего через счетчик количества природного газа по ГСТ 5542 или паров сжиженного углеводородного газа по ГОСТ 20448, а также других неагрессивных газов, применяемых в бытовых и производственных целях. Область применения - объекты социального и культурно-бытового назначения, жилые дома, в том числе для коммерческого учета количества природного газа. Технические характеристики: Наименование параметра Основные параметры и характеристики Типоразмер G4 G6 ТУ BY 100185185.232-2013 СГМН-1-1-1 СГМН-1-1-2 СГМН-1И-1-1 СГМН-1-2-1 СГМН-1-2-2 СГМН-1И-2-1 СГМН-1И-2-2 СГМН-1-2-1 СГМН-1-2-2 СГМН-1И-2-1 СГМН-1И-2-2 СГМН-1-1-1 СГМН-1-1-2 СГМН-1И-1-1 Номинальный расход (Qном), м3/ч 4 6 Минимальный расход (Qмин), м3/ч, не более 0,04 0,06 Максимальный расход (Qмакс), м3/ч, не менее 6 10 Допускаемая потеря давления на счетчике при номинальном расходе (DРQном), Па, не более 80 125 Допускаемая потеря давления на счетчике при максимальном расходе (DРQмакс ), Па, не более 200 250 Относительная погрешность при нормальных условиях (20±3) ° С, на расходах: от Qмин до 0,1 Qном, %, не более свыше 0,1 Qном до Qмакс, %, не более ±3 ±1,5 Порог чувствительности счетчика м3/ч, не более 0,002 Qном Максимальное рабочее давление, кПа 60 Температура эксплуатации, ° С от – 40 до + 50 Параметры устройства импульсного выхода: * напряжение, В, не более сила тока, мА, не более цена одного импульса, м3/имп. 12 10 0,01 Габаритные размеры (длина ´ ширина ´ высота), мм, не более 310 х 165 х 225 265 х 165 х 245 310 х 165 х 225 Расстояние между осями патрубков, мм 250 ± 0,5 200 ± 0,5 250 ± 0,5 Масса, кг, не более 3,8 3,3 3,8 Резьба на присоединительных патрубках, трубная по ГОСТ 6357-81, дюймы G11/4 Срок службы, лет 20 Межповерочный интервал, лет 8 * Для счетчиков CГМН-1И-1-1, CГМН-1И-2-1, CГМН-1И-2-2, СГД-3Т-1И, СГД-3Т-2И, СГД-1И-2-1, СГД-1И-2-2 ** Для счетчиков СГД-1Э-2-1, СГД-1Э-2-2
